SEG75035AC/DC充電模塊750Vdc-600Vdc恒功率 20kW/750Vdc33A

• 直流輸出電壓范圍寬：50Vdc-750Vdc，滿足各種電動車、電池組的快速充電需求
• 超低待機功耗：小于10W
• 獨特的三防設計：獨特的防鹽霧、防潮濕、防霉變等防護和工藝設計，使模塊適應各種充電站應用場景
• 內置智能放電電路：自動泄放殘留電荷，簡化系統設計，提高系統可靠性
• 全負載范圍高效率：全負載范圍高效率運行，比業界產品最高效率點在低載區且滿載充電時反而低效率的運行模式更節能

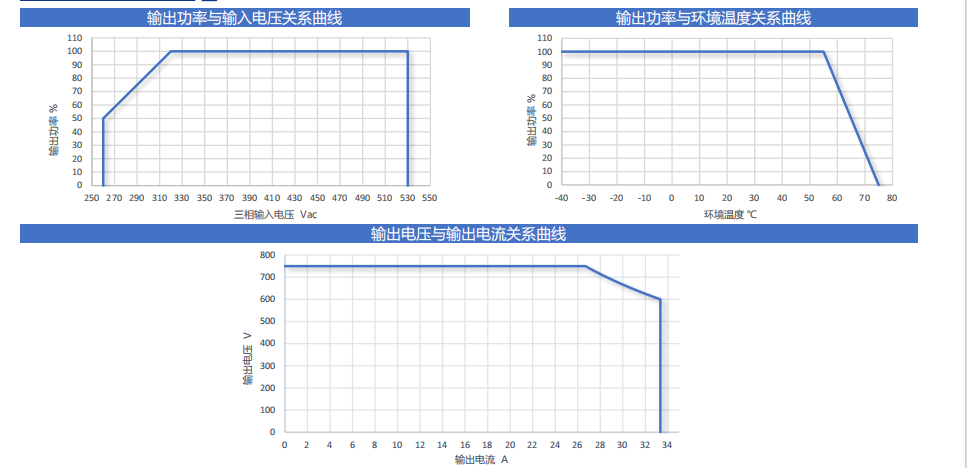

• 寬溫度范圍：-40℃～ +75℃，+55℃以上降額輸出，適應各種場景下的應用

主要特點：

• 節能環保：全負載范圍高效率運行和超低待機功耗，效率高達95%，有效降低能量損耗，實現節能環保
• 輸入電壓范圍寬：交流260Vac～530Vac，適應各種不同的電網環境
• 三相無中線交流輸入：簡化系統設計，消除中線電流過大的風險，同時降低系統成本
• 全數字化控制：雙DSP設計，實現了充電模塊的全數字化控制，確?？刂频母呖煽啃?/li>
• 無損傷熱插拔：模塊具有真正的無損傷熱插拔功能，即插即用
• 通用的模塊外形結構設計：同系列模塊的外形結構統一，便于充電樁快速升級，節省研發成本和開發周期
• 電池防反灌：有效保護電池，同時確保系統可靠安全運行
• 功率密度高：43.67W/in³，節省樁內空間，減少充電樁的占地面積
• 優異的電磁兼容性能：滿足EN61000-6-1和EN61000-6-3標準中電磁兼容（EMC）CLASS A要求，電磁輻射和干擾極小
• 可靠認證：通過開普、國網電科院的認證

應用場景：

• 低速電動車、乘用電動車、電動中巴、電動大巴、電動工程車輛的直流充電站

工作環境條件

• 工作溫度：-40℃～+75℃，+55℃以上降額使用
• 存儲溫度：-40℃～+80℃
• 相對濕度：≤95%RH，無冷凝
• 冷卻方式：強迫風冷
• 海拔高度：2000m，2000m以上需要考慮降額使用

交流輸入

• 輸入電壓范圍：260Vac~530Vac，三相無中線
• 最大輸入電流：<37A
• 頻率范圍：45Hz～65Hz
• 功率因數：≥0.99
• 效率(滿載)：>95%
• THD：<5%

直流輸出

• 輸出功率：20kW
• 電壓范圍：50Vdc-750Vdc，調壓步進為0.1Vdc
• 恒功率輸出電壓范圍：600Vdc-750Vdc
• 輸出電流：0-33.3A
• 輸出限流：0.2-33.3A連續可調
• 均流：不平衡度<±5%
• 穩壓精度：<±0.5%
• 穩流精度：≤±1%（輸出負載20%～100%額定范圍）

監控

• 通信方式：CAN總線
• 指示燈：綠色：正常運行 黃色：保護報警 紅色：故障報警

告警與保護

• 輸入過/欠電壓保護：自動關機保護，輸入正常后自動恢復工作
• 輸出過電壓保護：自動停機且鎖住，需重新上電才能恢復工作
• 過流及短路保護：自動停機且鎖住，需重新上電才能恢復工作
• 過溫保護：自動關機保護，溫度正常后自動恢復工作

產品可靠性與安規

• 平均無故障時間（MTBF）：>500,000小時
• 安全規范：滿足CE

外形尺寸及重量

• 尺寸：85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
• 重量：≤11kg

訂貨信息

• 模塊型號：SEG75035充電模塊
• 配套電纜：SEG20KW11-18,SEG20KW22-18

*產品不斷創新，規格如有更改恕不另行通知。
