艾麥斯-電能路由控制器-電能路由器

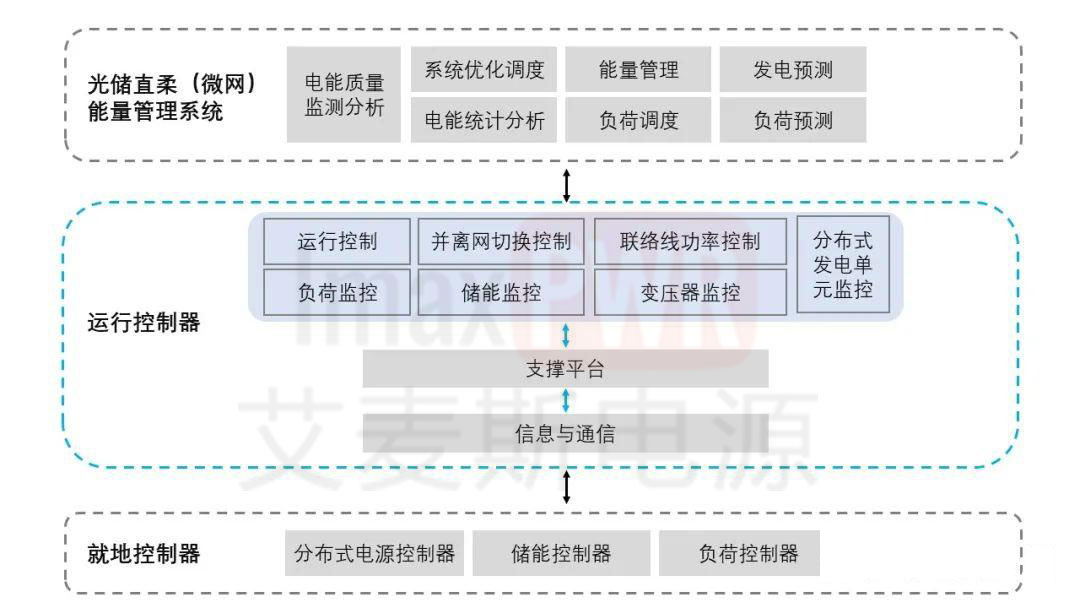

光儲直柔（微網）系統監控管理系統按無人值班（少人值守）方式設計，由于裝機規模小，并網電壓等級低，不考慮調度管理。采用工業嵌入式控制器用作光儲直柔（微網）系統運行控制器，對光伏系統、電池儲能系統、充電樁及智能感知設備的就地控制器（如變流器、設備控制器）進行控制，并將相應的狀態及故障信號傳送到光儲直柔（微網）系統能量管理軟件（部署于能源管理平臺）。

特點

1可靠性高，抗干擾能力強

2配套齊全，功能完善，適用性強

3體積小，重量輕，能耗低

4兼容性強，可以兼容市場上絕大部分硬件，如各種采集卡、通訊卡等

5模塊化設計，即時插拔，擴展能力強

6基于Intel架構，運算能力強，支持高級語言編程，支持網絡化服務

7控制功能豐富，滿足系統功率控制、監控功能需要


軟件功能

四遙控制——實現光儲直柔（微網）系統內各設備和配電系統的遙調、遙控、遙信和遙測功能。

數據采集——光儲直柔（微網）系統各個節點的電壓、電流數據采集。

通訊處理——與光儲直柔（微網）系統內各個設備聯通，實現通訊聯通，支持RS485、TCP/IP和CAN通訊。實現各個設備的關鍵控制參數，如啟/停、功率、電壓、電流、保護閾值設置，設備運行狀態監控等。

配電與保護控制——通過數字量控制系統內各個繼電器動作，實現配電控制與故障控制。

光儲直柔（微網）能量管理

上位機監控管理系統

光儲直柔（微網）能量軟件可以和光儲直柔（微網）系統控制器通信，實現系統上位機工程運維管理，通過Web方式，遠程監控系統的運行狀態。

能量管理功能

實時數據監測——實時統計發電設備的運行狀態，發電功率，用電設備總功率，儲能充放電功率等數據，支持曲線圖和餅圖展示。

設備狀態監測——實時監測光儲直柔（微網）系統內設備的運行狀態，通過不同顏色直觀展示運行狀態。

光儲直柔（微網）系統總體狀態——包括以下監控內容：運行狀態，并網點功率，系統頻率，總收益，室內溫度，消防告警等。

一次接線圖——實時數據刷新，動態著色，潮流跑動，設備及控制操作等功能。

光伏監控和預測——包括發電量和功率情況統計，節能減排情況，天氣預報和光伏發電功率預測功能。

負荷監控和預測——包括光儲直柔（微網）系統內總負荷功率曲線、重要負荷的功率曲線、選定時間段內的分時用電量，負荷功率預測曲線，以及各類負荷的實時用電功率。

儲能監控——包括當日儲能功率曲線、當日儲能soc、分時段充放電量、每一組儲能電池的充放電功率曲線及實時狀態監視、當日儲能分時充放電量等。

告警分析——主要對歷史告警信息進行分析展示，包括告警分析及歷史告警明細記錄展示。

環境監控——監測儲能柜內溫度、濕度以及消防報警信號，并對相關設備進行控制。

報表功能——系統報表用于將歷史數據以靈活的方式組織到表格中，同時具有打印功能。將歷史數據以表格的形式顯示并形成統計報表。生成的報表可以保存為Excel文件或文本文件。

長時間數據存儲——將系統運行的各種數據，如電壓、電流、功率、天氣等數據存儲在數據文件中，可以根據硬盤大小保存一年以上。同時，可以選擇歷史數據的打開與查看。
