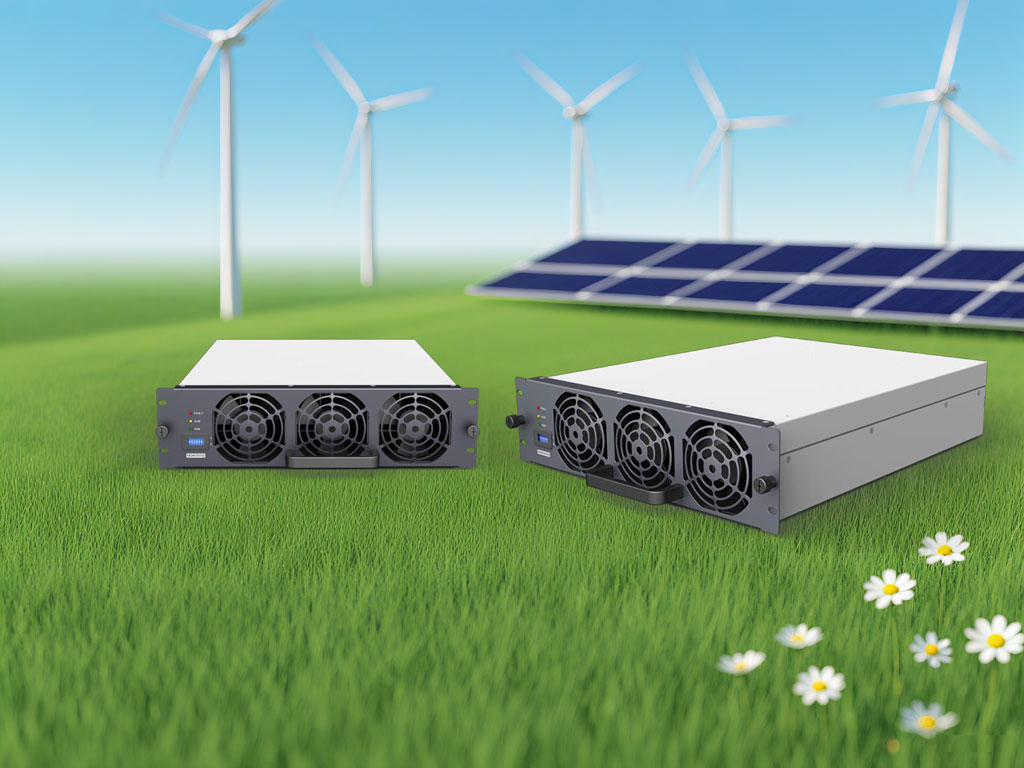

SEG1K0100A2-1000Vdc-300Vdc恒功率高防護30kW/1000Vdc100A AC/DC充電模塊

• 風道優化與灌膠：風道優化設計提高散熱效率，灌膠工藝使得模塊防鹽霧、防潮濕、防霉變等防護能力顯著提高
• 直流輸出電壓范圍寬：50Vdc - 1000Vdc，滿足各種電動車、電池組的快速充電需求
• 恒功率輸出范圍寬：300Vdc - 1000Vdc恒功率輸出，滿足各類電動車恒功率充電需求
• 超低待機功耗：小于9W
• 內置智能放電電路：自動泄放殘留電荷，簡化系統設計，提高系統安全性
• 全負載范圍高效率：全負載范圍高效率運行，滿載效率更高

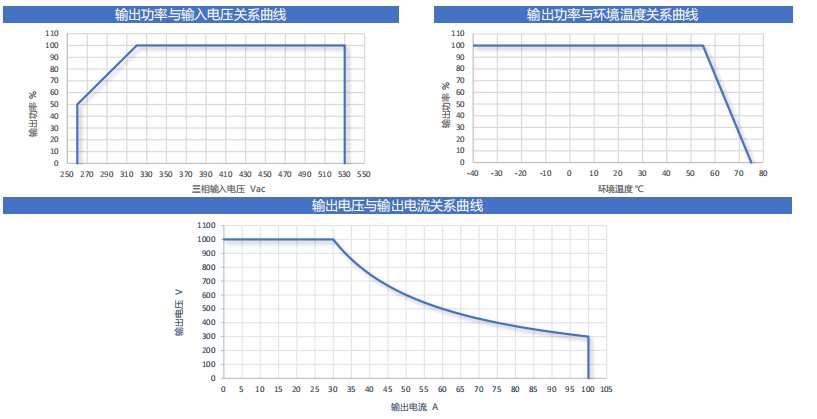

• 寬溫度范圍：-40℃～ +75℃，+55℃以上降額輸出，適應各種場景下的應用

主要特點：

• 節能環保：全負載范圍高效率運行和超低待機功耗，最高效率96%，有效降低能量損耗，實現節能環保
• 輸入電壓范圍寬：交流260Vac～530Vac，適應各種不同的電網環境
• 三相無中線交流輸入：簡化系統設計，消除中線電流過大的風險，同時降低系統成本
• 全數字化控制：雙DSP設計，實現了充電模塊的全數字化控制，確?？刂频母呖煽啃?/li>
• 電池防反灌：有效保護電池，同時確保系統可靠安全運行
• 功率密度超高：49.4W/in³，節省樁內空間，減少充電樁的占地面積
• 認證齊全：通過開普/國網電科院

應用場景：

• 國內外市場各類標準充電設備
• 高壓電動車輛
• 電動叉車、電動牽引車充電設備
• ChaoJi標準充電樁

技術參數

工作環境條件

• 工作溫度：-40℃～+75℃，+55℃以上降額使用
• 存儲溫度：-40℃～+80℃
• 相對濕度：≤95%RH，無冷凝
• 冷卻方式：強迫風冷
• 海拔高度：≤2000m，2000m以上需要考慮降額使用

交流輸入

• 輸入電壓范圍：260Vac~530Vac，三相無中線
• 最大輸入電流：58A
• 頻率范圍：45Hz～65Hz
• 功率因數：≥0.99
• 效率：95.5%
• THD：<5%

直流輸出

• 輸出功率：30kW
• 電壓范圍：50Vdc-1000Vdc，調壓步進為0.1Vdc
• 恒功率輸出電壓范圍：300Vdc-1000Vdc
• 輸出電流：0-100A
• 輸出限流：0.3-100A連續可調
• 均流：不平衡度<±5%
• 穩壓精度：<±0.5%
• 穩流精度：≤±1%（輸出負載20%～100%額定范圍）

監控

• 通信方式：CAN總線
• 指示燈：綠色：正常運行 黃色：保護報警 紅色：故障報警

告警與保護

• 輸入過/欠電壓保護：自動關機保護，輸入正常后指令開機
• 輸出過電壓保護：自動關機保護，指令開機
• 過流及短路保護：自動關機保護，指令開機
• 過溫保護：自動關機保護，溫度正常后指令開機

產品可靠性與安規

• 平均無故障時間（MTBF）：>500,000小時

外形尺寸及重量

• 尺寸：84mm（高）×300mm（寬）×395mm（深）（不含把手和端子凸出部分）
• 重量：≤15kg

*產品不斷創新，規格如有更改恕不另行通知。
