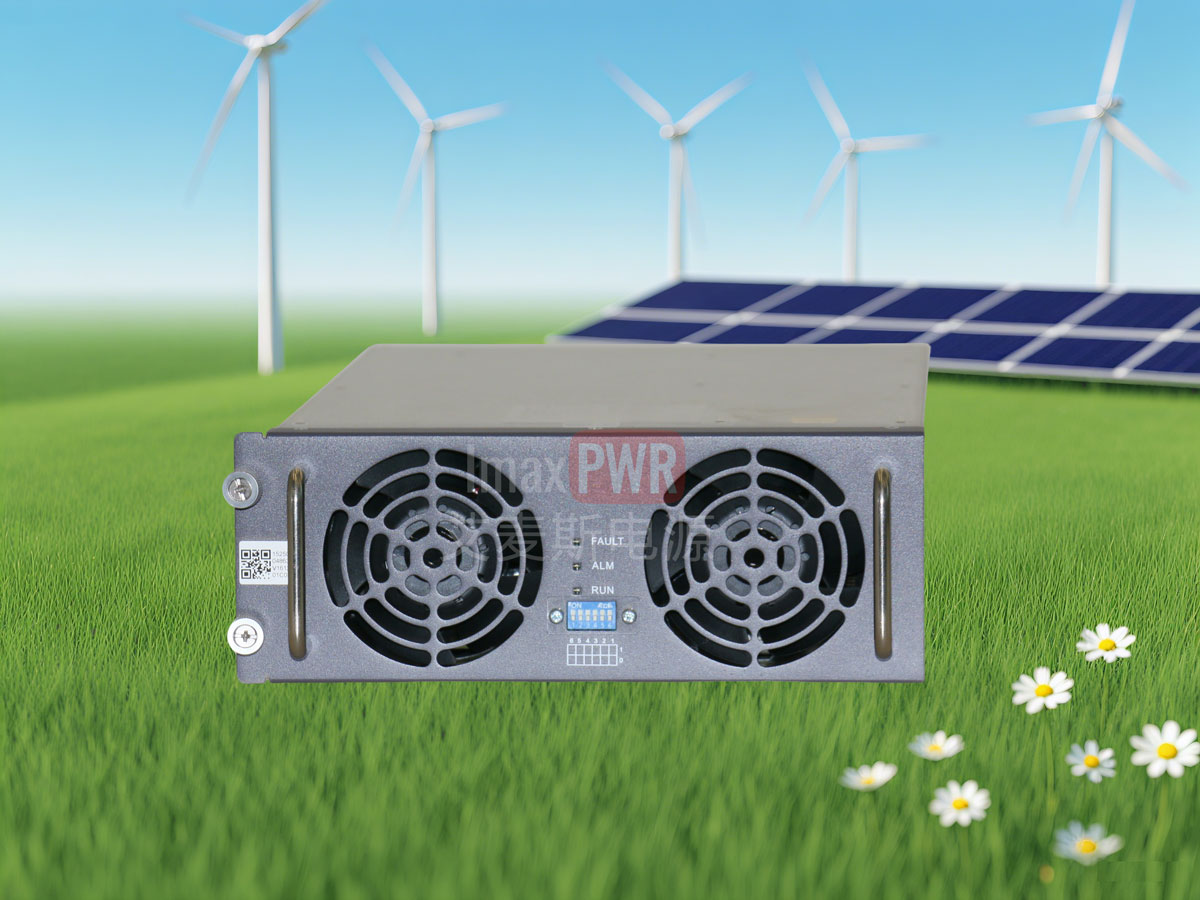

SEG75050 AC/DC非隔離單向模塊充電模塊150~750V 20kW

聯系電話「同微信」： 180-1875-2807

SEG75050 是采用專利電路設計和創新工藝的直流充電模塊，具有恒功率電壓范圍寬且不間斷、高效率、高功率因數、高功率密度、電磁輻射和干擾極小、高可靠性等優點，滿足各種電動車的快速充

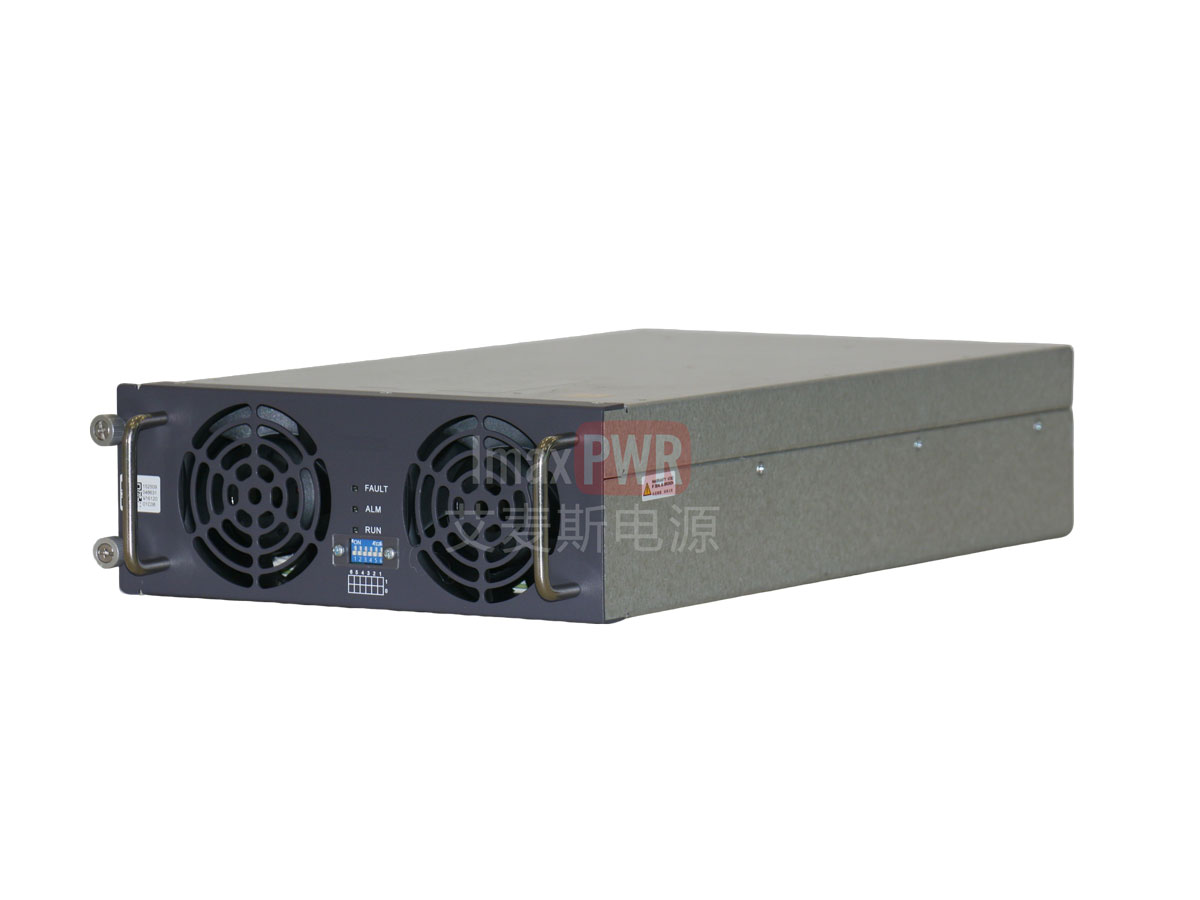

右前視角

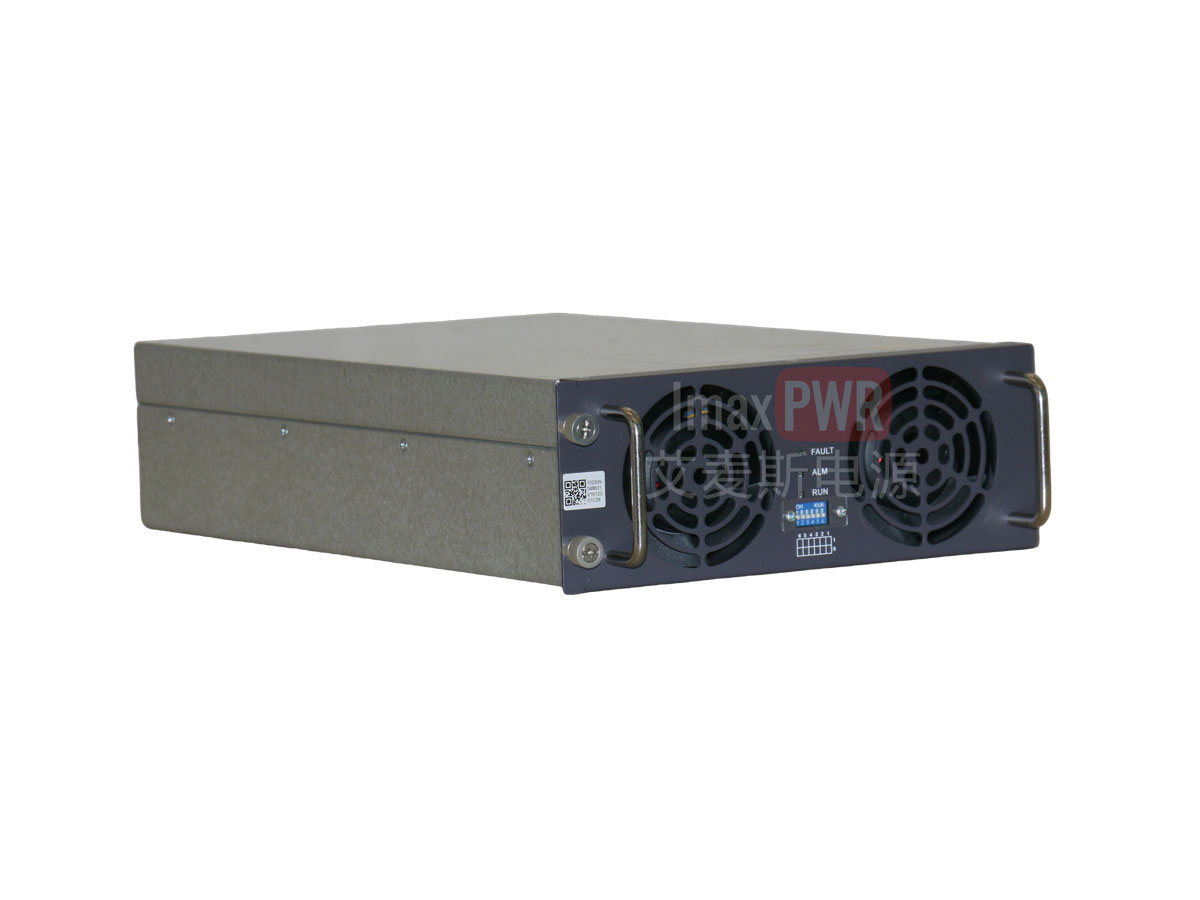

左前視角

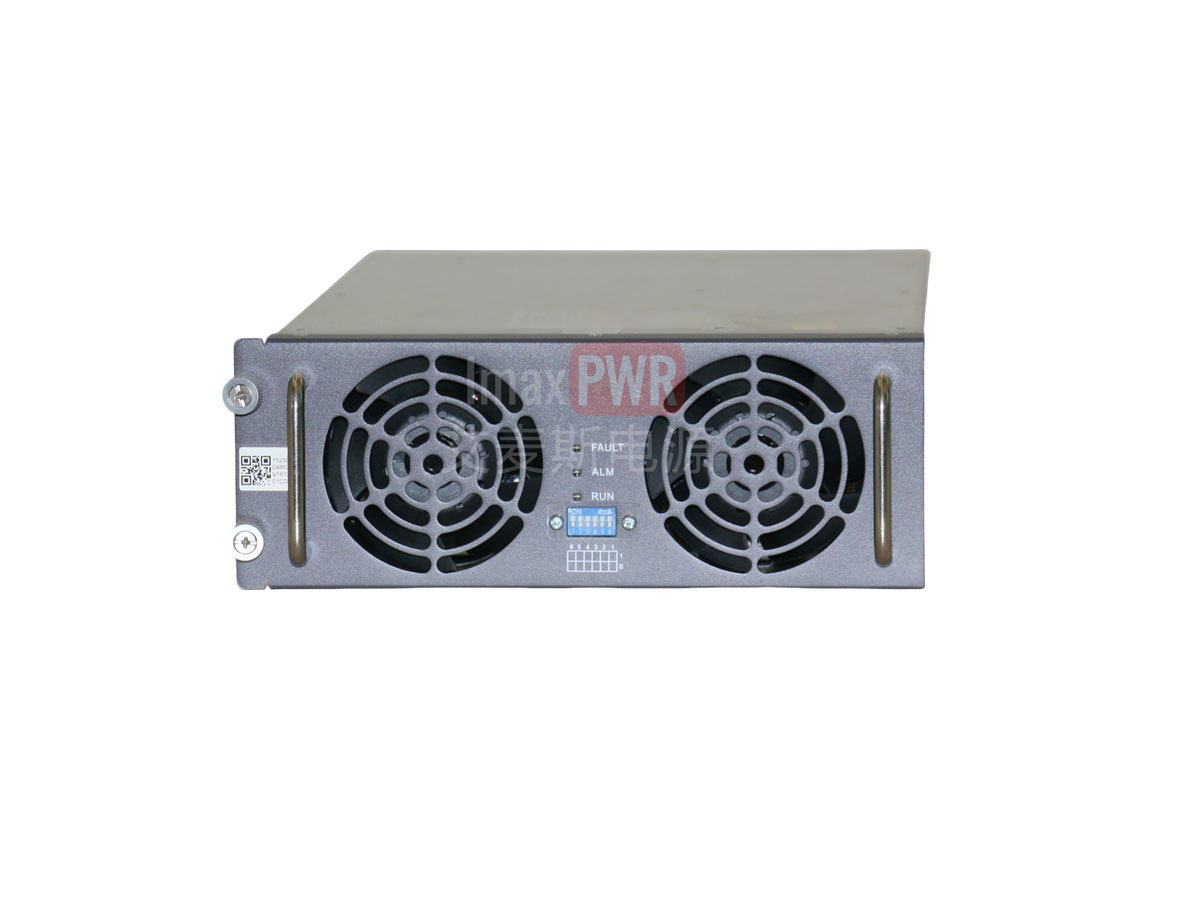

正前方

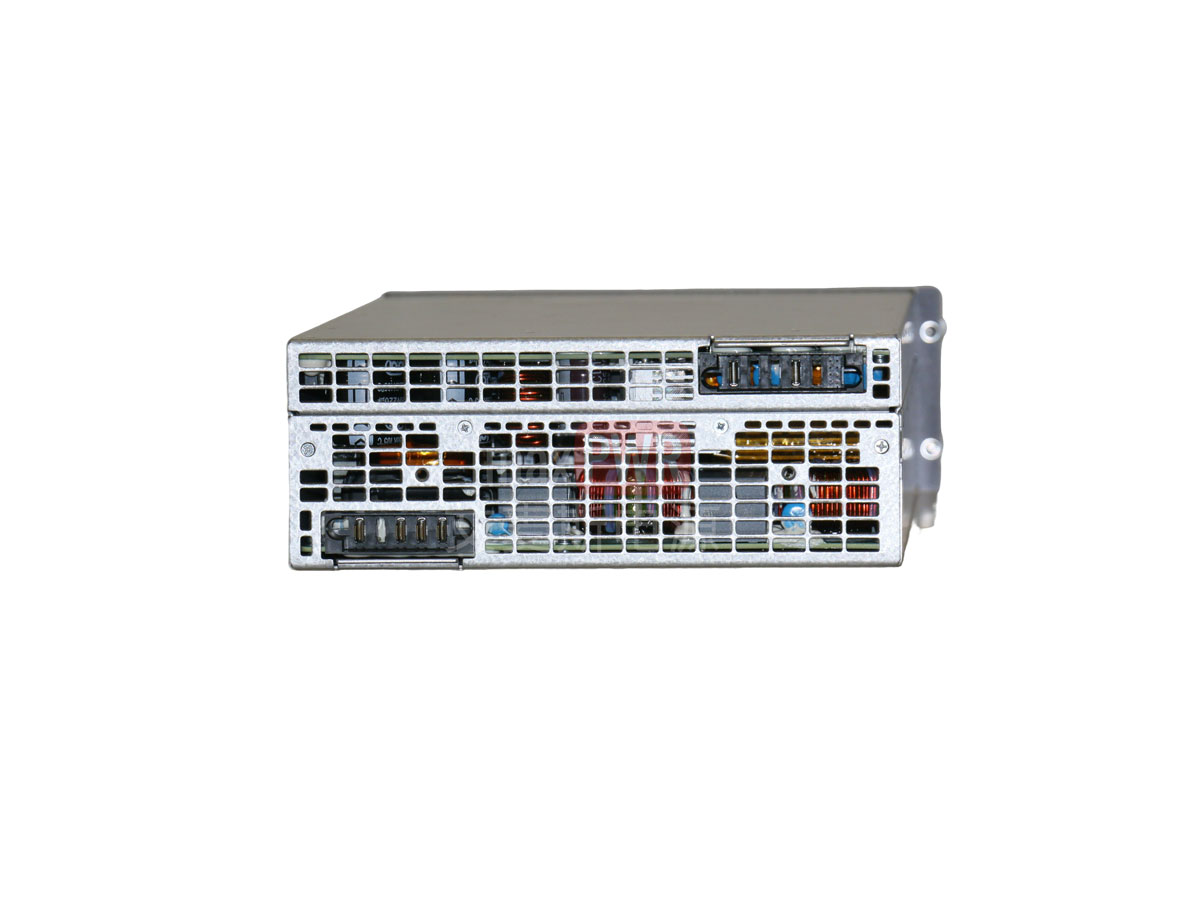

后部

SEG75050 是采用專利電路設計和創新工藝的直流充電模塊，具有恒功率電壓范圍寬且不間斷、高效率、高功率因數、高功率密度、電磁輻射和干擾極小、高可靠性等優點，滿足各種電動車的快速充電需求，節能環保效果顯著，達到國際領先水平。

產品特點

高效節能

恒功率電壓范圍寬：600/400/300Vdc~750Vdc恒功率輸出
高效率：專利拓?fù)?，全?fù)載范圍高效運行
超低待機功耗：<9W

安全可靠

內置智能放電電路：自動泄放殘留電荷，系統可靠性高
三相無中線交流輸入：消除中線電流過大的風險，同時降低系統成本
電池防反灌：有效保護電池，同時確保系統可靠安全運行
可靠認證：通過開普、國網電科院的認證

智能便捷

全數字化控制：雙DSP設計，高可靠性控制
無損傷熱插拔：即插即用，維護便捷
通用結構外形：同系列模塊外形結構統一，便于升級，同時節省開發周期

廣泛適配

寬輸入電壓范圍：260Vac～530Vac，適應各種電網
寬溫度范圍：-40℃～+75℃，適應各種場景應用
獨特三防設計：防鹽霧、防潮、防霉設計，適應各種應用場景

應用場景

公共場站充電樁
公交車充電樁
重卡充電sheb設備
壁掛式充電樁

基本參數

SEG75050

輸入電壓范圍：260Vac~530Vac，3L+PE
輸出電壓范圍：50Vdc~750Vdc，調壓步進為0.1Vdc
恒功率輸出電壓范圍：400Vdc~750Vdc
輸出功率：20kW
最大輸出電流：50A
尺寸：85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）

交流輸入

輸入電壓范圍：260Vac~530Vac，3L+PE
最大輸入電流：<37A
頻率范圍：45Hz~65Hz
功率因數：≥0.99
效率（滿載）：>95%
THD：<5%

直流輸出

穩壓精度：<±0.5%
穩流精度：≤±1%（輸出負載20%~100%額定范圍）
輸出限流：0.2~50A連續可調
均流：不平衡度<±5%
輸出電流：0~50A
恒功率輸出電壓范圍：400Vdc~750Vdc
電壓范圍：50Vdc~750Vdc，調壓步進為0.1Vdc
輸出功率：20kW

工作環境

相對濕度：≤95%RH，無冷凝
海拔高度：2000m，2000m以上需要考慮降額使用
冷卻方式：強迫風冷
工作溫度：-40℃~+75℃，+55℃以上降額使用

其他參數

尺寸：85mm（高）×226mm（寬）×395mm（深）（不含把手及端子凸出部分）
重量：≤11kg
通信方式：CAN總線
平均無故障時間（MTBF）：>500,000小時
滿足規范：GB/T18487、NB/T33001、NB/T33008
